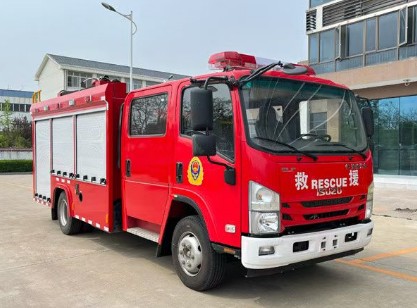

庆铃五十铃水罐消防车_楚胜牌CSC5100GXFSG40/Q6 型水罐消防车
楚胜牌 CSC5100GXFSG40/Q6 型五十铃水罐消防车技术规格书
楚胜汽车集团有限公司一、 整车描述1、 概述SG40 水罐消防车采用庆铃汽车股份有限公司QL1110ANKAY 型二类汽车底盘，改制双排驾驶室，
乘员 3+3 人，该车驾乘舒适轻便。上装采用内藏式水罐，整车载液量为 3750L。器材箱采用高
质量铝合金卷帘门。底盘取力，发动机型号为4HK1-TCG60，最大功率 151kW,通过万向联轴器
驱动安装在汽车尾部泵房里的上海茸申CB10/40 型常压消防泵，可在 1.0MPa 下稳定输出 40L/s
的流量；车顶安装威斯特 PS8/40W 型消防炮，流量 40L/s，对应压力 0.8MPa，最大承压
1.2MPa，射程 65m，可 360 °旋转。该车具有轴距短、通过性强、综合性能强、操控集中简便
等特点。
整车主体框架采用优质 20#型钢二氧化碳保护焊焊接而成，保证整体骨架结构强度高，牢固
可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护结构，美观可
靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等
工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防
划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个
动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258 规定的GB/T3181《漆膜颜色标准》中
R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门
铝的颜色，底盘架为黑色。
整车消防性能符合GB7956 要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。2、 整车主要参数外廓尺寸7025×2300×3050(mm)最大总质量10200(Kg)载液量载水 3750kg最高车速100km/h消防泵额定流量40L/s@1.0MPa；消防炮额定流量40L/s 0.8MPa消防炮射程≥65m比功率151/10.2=14.8接近角/离去角17 °/12 °二、底盘1、 底盘主要参数型号QL1110ANKAY制造商庆铃汽车股份有限公司发动机型号4HK1-TCG60发动机额定功率151kw发动机排量5193ml发动机排放标准GB17691-2018 国Ⅵ驱动形式4×2轴距3815mm最大允许总重10550kg最小转弯半径≤19m变速箱手动取力器夹心取力器2、乘员室结构平头、四门，改制双排驾驶室司乘人员数3+3 人，后排配备3个空呼靠背座椅驾驶员位置左置设备原车仪表板处设置消防操作仪表板及警灯控制盒，加装1、 警报器；2、 取力器控制开关及指示灯；3、 附加电源开关；三、 上装结构及性能参数总体布置整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。1、器材箱结构主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。器材箱器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具。器材箱分层所有器材箱及泵室两侧均增加一块隔板，副驾一侧从前到后第一个器材箱下面一层高600mm，其余三个器材箱均分，泵室左右上层隔板放置消防水带。泵室两侧各预留手抬泵及森林泵位置，增加手抬泵托盘，手抬泵及森林泵尺寸：1.640mm（长）*520mm（深）*560mm（高）；2.850mm（长）*500mm（深）*560mm（高）。泵房泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材爬梯及上车拉手后爬梯采用铝合金两节翻转爬梯，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。2、水罐容量3750L材质优质Q235 碳钢板，做高科技防腐处理，厚度为 3-4mm罐体设置人孔：设 DN470 人孔 1 个，带有快速锁定/开启装置溢流 口：设 DN65 溢流 口 1 个放余水 口：设 1 个 DN40 水罐放余水 口，配球阀注水 口：在水罐左右两侧各接 1 只 DN65 接 口进出水 口：设 1 个水罐到水泵进水管，DN125 阀门，手动控制，设 1 个水泵至水罐充水管，DN65 阀门，手动控制四、水力系统1、水泵
型号CB10/40 型常压车用消防泵形式低压离心式额定流量40L/s @1.0MPa出 口额定压力1.0MPa最大吸深7m引水装置真空活塞泵引水时间最大吸深时≤50s1、 管路系统管道材质优质无缝钢管吸水管路泵房后侧设一个DN125 吸水 口注水管路水罐左右两侧各设一个DN65 注水 口，泵房内设置 1 个 DN65 水泵向罐内注水管路出水管路泵房后侧设 1 个 DN65 常压出水 口，1 个 DN80常压出水 口，带阀门泵室内水箱下部，靠森林泵一侧加装一个DN40球阀及DN40卡式接头，接口形式见图片：冷却水管路配有冷却取力器的冷却水管路及控制阀五、灭火装置车载消防水炮

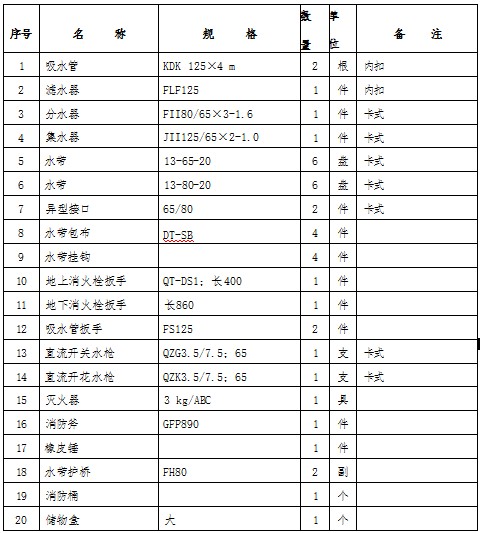

型号PS8/40W 型消防炮制造商成都威斯特消防机械有限公司额定流量40L/S额定压力0.8MPa仰角≥70 °俯角≤-30 °射程（m）≥65水平回转角度≥360 °六、消防控制系统控制面板主要包括驾驶室控制和泵室控制两部分驾驶室内控制水泵脱挂档、警灯警报、照明及信号装置控制等泵室内控制上装总电源开关、参数显示、状态显示七、电气设备附加电气设独立电路辅助照明消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等频闪灯车身两侧安装红色频闪灯警示装置长排全红警灯，安装在驾驶室顶部警报器，其控制盒在驾驶员前下方火场照明上装后部安装35W 消防探照灯 1 个八、表面处理面漆优质国产漆颜色车体外表面主色为RO3 消防红消防制式车贴车辆粘贴消防制式车贴。车门粘贴字样式：（广东江门消防救援支队，开平月山-01）九、随车消防器材的布置和配备1、器材布置1按照消防实战需要，根据消防操作程序，就近取放。2使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。3标示醒目，多人操作，互不干涉。2. 器材配备随车消防器材明细表：
