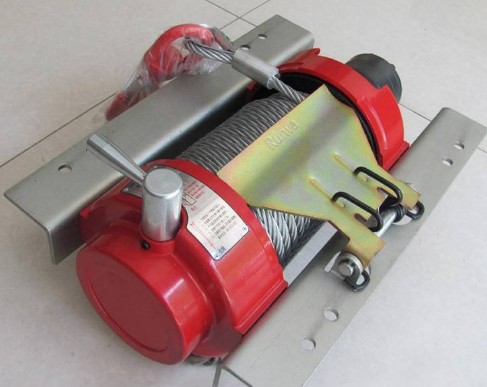

楚胜清障车绞盘_浙江润华液压绞盘_清障车液压绞盘
本文章只是介绍楚胜清障车装配的有浙江润华品牌绞盘，好多用户咨询故障，我们销售对故障又不是很清楚，发安装与操作说明书，让用户对照检查，能更好的更快的排除故障，本文章只是为了解决用户故障咨询问题，更好服务于客户，不做销售用途，如果有侵权和错误，请联系网站站长删除！
HWV060安装与操作说明书
目录1、安全警告和注意事项2、操作使用注意事项3、开箱4、安装5、操作6、维护7、故障排除8、绞盘装配图9、绞盘零件目录10、性能参数表11、保修期限及其它说明本说明书为您提供了安全警告、安装操作、维护保养、性能参数、零部件图解以及目录、故障分析等内容。在使用液压绞盘之前请认真阅读本说明书。安全警告和注意事项1、绞盘产品严禁用来举升或载人:在绞盘工作时，保持与现场一定距离，千万不能在绞盘工作时用手去碰钢丝绳与导绳器，以免受伤。2、绝不允许小孩进入绞盘的工作区域，不能让小孩接触到绞盘、工具或钢丝绳、开关、电线及各附件。3、在绞盘不使用时，应把绞盘及附件、工具收放到干燥的地方以免生锈，同时锁好，以免小孩接触到，收好并始终保持清洁干燥。4、在操作绞盘时，不要衣着松散、不要佩戴珠宝首饰等易于被牵挂到的东西，以免它们被缠绕在运行的钢丝绳或滚筒中。建议您穿戴具有保护作用的绝缘衣服和防滑的鞋子，戴上特定的头发套，并把长发塞入头发套内。5、使用保护眼睛和耳朵的用品:操作时通常要戴上护目镜。如果你是在产生金属屑、木屑或化学粉尘等特殊环境中工作要戴上防护面罩。6、在使用液压绞盘的工作现场,在场人员要站稳、保持身体平衡，不要站在绞盘和载荷物之间，应站在钢丝绳两侧的安全地带。在绞盘拉有载荷的情况下不要跨越或钻过钢丝绳。7、在绞盘使用前收拾好调整用的各种工具及扳手。8、在绞盘使用前应仔细检查绞盘是否能正常工作，检查是否有被损坏的零件或附件，各联接位置不应有松动。如果有任何不正常情况应进行修复，根据情况修理或更换零件，必要时请专业人员进行指导与维修。在绞盘操纵不灵时千万不要使用。9、绞盘维修要更换零件或附件时，一定要采用被认可的配件，并且要适用于该绞盘。在操作绞盘时一定要保持清醒的头脑，不要在疲惫的状态下进行作业。10、在使用绞盘前阅读一些注意事项和警示标志，判断自己是否清楚。在受到酒精或药物影响的情况下，不得操作绞盘。操作使用注意事项1、在操作绞盘前应仔细阅读产品说明书，产品说明书包括安全警告和注意事项、绞盘使用注意事项、绞盘产品的安装、绞盘的操作过程、绞盘的故障现象与维修、零件清单及性能参数等。2、在开动液压绞盘时，手和身体的任何部位都要远离导绳器(钢丝绳接入口)和钢丝绳。3、在使用绞盘前应使汽车处于适当的位置。4、不要让绞盘牵引超出绞盘标定拉力的载荷。5、使用绞盘之前应确保绞盘已经正确可靠地安装在能承受液压绞盘载荷的固定物(或车辆)上。6、使用足够强度的联接件，保证绞盘吊钩钩牢并能承受绞盘的作业载荷。7、不要让绞盘超载，如绞盘牵引的载荷较大，超出了额定载荷的80%时建议配套使用动滑轮。8、不要使用不适当的附件来延长液压绞盘钢丝绳的长度，这样钢丝绳容易突然断裂。9、不要用绞盘来运载人或提升重物。10、不要在绞盘作业时走进绞盘与载荷的工作区域内。11、液压绞盘承受拉力时，绝不允许把钢丝绳全部拉出，滚筒上至少保留五圈钢丝绳。12、在绞盘完成作业后，应把载荷固定好，并把液压绞盘脱开，不要让绞盘长时间支承载荷。13、在使用绞盘前对绞盘进行全面检查，因为长时间的暴露在大气中有可能受到腐蚀致使绞盘零件老化。14、当用绞盘把船拉到拖车上时，在船体本身没有龙骨也没有侧向导轮的情况下，应该把拖车浸入水中，如果试图在陆地上拉拖的话，将会导致绞盘拖拉失败或损坏。15、如果钢丝绳出现断丝、打结或扭结的情况，绝不要使用绞盘，一定要更换或处理好钢丝绳后才能进行作业。16、绞盘没有机械锁，在绞盘作业完成后应将载荷稳固好。17、不要在绞盘钢丝绳拉紧状态下从钢丝绳上面或下面过人。18、当钢丝绳拉紧并附有载荷时，请不要用移动车辆的方法来拉动载荷，以免钢丝绳断裂。19、在处理钢丝绳时，请戴上手套。20、当车辆停在斜坡上时，请在车轮处填上垫铁、三角木或其他阻碍物，以防止车辆下滑。21、牵引物体时，钢丝绳与滚筒最好保持垂直，以免钢丝绳缠绕不均匀或堆积在滚筒的一侧。22、严禁将吊钩回钩在钢丝绳上，以免损坏钢丝绳，请使用树干保护带。23、在使用液压绞盘拉动载荷时请在绷紧的钢丝绳上挂上较重的衣服、毯子等物品，这样可以防止万一钢丝绳断裂绳索飞扬伤人。24、在绞盘开始工作之前，请务必试运行一下你的绞盘工作方向，并且在此方向上能持续一至两秒钟，从而能确保绞盘内部的齿轮得到均衡的啮合。开箱开箱时，应按照说明书或装箱清单对产品及零配件进行检查与核对。安装
1.绞盘的安装:绞盘的安装可以通过安装槽钢或者是安装在汽车的前面或后面的坚固的零件上，但是必须保证绞盘中的马达、滚筒与减速箱在同一水平面上，这样载荷力会被均匀分配。2.电的连接:如果绞盘的液压源是来自于汽车动力转向系统，其绞盘工作与动力转向系统工作是不冲突的，您可以同时工作。如果使用电磁阀控制绞盘的运转，当通上电源后，电磁阀将被激活。每一个电磁阀都同时拥有两组线，一组用于接地，另一组则用来连接电源。按图所示把所有的电线进行连接，并且用手柄开关进行测试，直到电磁阀发出“滴答”的声音，则表明连接是正确的，具体连接方法请参照下面的绞盘液压工作原图。3. 油管的连接:应避免所有的油管被安装在高温处，如排气口或者发动机等区域，并且应避免油管产生磨擦。安装时可利用90°弯头以方便安装。注意油管接头联接应旋紧，但是不能旋得过紧使之变形。具体连接方法清参照下面的图所示连接。4.液压工作原理图:
注意阀的选型：(本绞盘可选用“H”和“Y”型换向阀，“0”和“M”型不可用)电磁换向阀阀芯有三个工作位置,换向阀两端都有电磁线圈进行控制电磁阀动作。 A线圈通电且B线圈断电，阀芯移向靠近A线圈位置;B线圈通电且A线圈断电，阀芯移向靠近B线圈位置。两端同时断电，则电磁阀阀芯回到中间位置，两个气管都不形成回路，即气缸两个腔体完全封闭，不供气，不排气，气缸活塞保持位置不动。换向阀有四个通道P口为进油口，T口为回油口，A口B口为输出口。换向阀有三个位置，电磁铁不通电时，换向阀处于中间位置。H型中位时PTAB相互都连通。Y型中位时TAB相互连通，P与其它路都不通。0型换向阀中位时PTAB通路都不通。M型中位时PT相互通，A与其它不通，B与其它也不通。“H”型:各油口全部连通，系统卸载，缸成浮动状态。液压缸两腔接油箱，从静止到启动有冲击。制动时油口互通，制动比“0”型平稳，但换向位置变动大。“Y”型:油泵不卸载，液压缸两腔接油箱，从静止到启动有冲击，制动性能介于“0”型与“H”型之间。“0”型:各油口全部封闭，系统不卸载。液压缸充满油，从静止到启动平稳。制动时运动惯性引起液压冲击较大。换向位置精度高。“M”型:油泵卸载，从静止到启动平稳。制动性能与“0”型相同。5. 绞盘简易安装图
注:1.绞盘安装好后应检查绞盘工作方向是否正确。在没有规定的情况下，通常从马达方向看滚筒顺时针为绞绳方向。2.所有液压系统均最少需要有一个安全阀，如果你的绞盘液压系统是专为绞盘增加的，应请懂得液压系统的人进行组配液压系统，如果绞盘液压系统是利用现存的液压系统，则不存在这个问题。3.拉出钢丝绳时，请注意不要带动电源线。4.如果您想要增加一个冷却器,安装方式请参照上面的绞盘工作的液压原理图。5.对油箱应经常做检查，并及时对其进行补充，而且应定期清洗油箱。6.系统加油，开动引擎，使钢丝绳被绕出与绕进1.5米左右，再关闭引擎，检查一下油箱，并加入一些直到加满为止。然后再开动引擎，使钢丝绳被绕出与绕进1.5米左右，再关闭引擎，并检查油箱。这样反复进行五次，以便使系统中的空气完全排出。7.缠绕钢丝绳时最好给绞盘加载10%倍绞盘标定拉力的载荷，以防乱绳。8.用正确的操作方法检验绞盘，参照以下的“操作篇”。操作警告：1、在开动绞盘之前应确保离合器应完全被合上。2、保持清醒并远离负载。3、要保持钢丝绳的清洁，并且在拉动时，不要去操纵钢丝绳。4、在滚筒上至少应保留五圈钢丝绳。整体说明：绞盘的标准配置一般由减速器、滚筒、液压马达、电磁阀、手柄开关、插座以及油管接头组成。绞盘的能源一般是从汽车自身的动力转向泵或者是其他的一些液压泵获得的。它应该是完全密封的，并且能在水下工作。下面有几种途径来为绞盘提供能源:第一种方法就是用一单个的泵作为工程用途;第二种方法就是利用汽车自身的动力转向泵来获得，其安装说明如下:①采用动力转向泵为转向器和绞盘提供液压源;②用一个组合泵(带有单稳阀的)，油阀将按不同的要求提供两条固定大小的流量，一条单稳的流量用于转向器，另一条大流量的将作为工程用，用于绞盘。根据安装说明，你应该选择更适合的方式。如果你的绞盘安装是一种单一的工作模式，值得注意的是:在这种工作模式下绞盘一定不能在负重载情况下进行放绳，否则将存在严重的危险。只要你的绞盘安装一个平衡阀，那么它将可负载放绳。绞盘工作示范:1. 把离合手柄转到“离合器脱开”的位置，离合器释放。2. 抓住钢丝绳吊钩组件中的吊钩并拉出钢丝绳至所需要的长度，然后把吊钩连接到固定物体或车辆上。注:滚筒上至少保持有5圈钢丝绳，在工作前请回顾前面所叙述绞盘的安全警告和注意事项、操作警告注意事项等。3.把离合手柄转到“离合器啮合”的位置，离合器重新啮合。4.把线控开关上的插头插到电磁阀的插座上(如果使用电磁阀的话)。5.在绞盘所有的状态上进行一至两秒的试运行，以确保离合器完全离合到位。6.站在绞盘牵引路线一侧的安全地带，拨动线控开关上按钮，直到反向，再放开按钮直到马达停止工作为止(如果使用电磁阀的话)，或者使用用户配套的控制系统。7.当绞盘使用结束后，拔掉线控开关的插头，再盖上电磁阀的插座护罩(如果使用电磁阀的话)。维护润滑1、绞盘内所有的运转零部件在工厂时都已经用耐高温锂基润滑脂进行润滑，不需要再润滑。2、绞盘钢丝绳应定期进行清理并用油脂涂抹，保证润滑防锈。钢丝绳的更换:如果你的钢丝绳已经出现损坏，请在使用前参照下面的方法进行更换:1、把离合手柄组件扳到“离合器脱开”的位置，脱开离合器。2、将钢丝绳全部拉出，调换钢丝绳时应注意钢丝绳与滚筒的连接方法及钢丝绳的缠绕方向。3、取下老钢丝绳，换上新的钢丝绳，并用的螺钉旋紧。4、然后把离合手柄组件扳到“离合器啮合”的位置。5 通过绞盘驱动把新的钢丝绳正确、整齐、紧密地绕在滚筒上;缠绕钢丝绳时最好给绞盘加载10%倍绞盘标定拉力的载荷。注:钢丝绳应从滚筒的下方绕入，不要让钢丝绳缠扭成结。故障排除
绞盘装配图（HWV060液压绞盘）：
绞盘零件目录(HWV060)
性能参数表(HWV060)
保修期限及其它说明本绞盘从发货之日起一年内按技术使用说明书的规定进行操作和使用，因质量不良而造成损坏或不能正常工作，浙江润华公司免费修理或更换损坏的零部件。浙江润华公司保留不断改进产品设计与规格的权利，届时恕不另行通知。质保卡：您购买的润华绞盘严格按照技术要求精密制造、装配、试验，并按国际ISO9000质量认证体系控制质量，请在您使用本产品前仔细阅读说明书，严格按照说明书要求进行操作，任何不按说明书要求操作所导致的产品或零部件损坏及易损件将不属于保质期内的允许范围。(刹车片、钢丝绳、压绳器等为易损件)当您有问题或发现产品有故障时，请填写好以下信息将本卡寄到润华绞盘销售中心。 - 上一篇：楚胜牌油罐车使用说明书_湖北楚胜汽车有限公司 下一篇：没有资料
