东风3吨水罐消防车厂家价格_新东日牌YZR5072GXFSG30/E6型水罐消防车
作者：东风3吨水罐消防车 来源：消防车厂家 日期：2024/3/12 15:06:04 人气： 标签：东风3吨水罐消防车厂家价格 新东日牌YZR5072GXFSG30/E6型水罐消防车
YZR5072GXFSG30/E6型型水罐消防车
东风3吨水罐消防车技术规格书（小多利卡EQ1075DJ3CDF型底盘）一、整车要求东风小多利卡水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，罐体材质为优质碳钢板，罐体内部做防腐处理，载水 3.0 方。该车装备 CB10/30 消防泵，PS8/20W 消防炮。二、 整车主要参数外廓尺寸： 5845x1980x2810mm最大总质量： 7100kg载液量： 3000L最高车速： 100km/h水泵额定流量： 30L/s@1.0MPa消防炮额定流量： 20L/s@0.8MPa消防炮射程： ≥50m接近角/离去角： 24 °/ 13 °整车型号： YZR5072GXFSG30/E6三、 底盘主要参数型 号： EQ1075DJ3CDF 东风多利卡国六底盘驱动型式： 4×2轴 距： 3308mm最高车速： 110km/h发动机型号： H20-120E60额定功率：90KW总 质 量： 7360kg四、 驾驶室结 构： 平头、四开门双排驾驶室，后排座位选装 3 具空气呼吸器托架。座位设置：前排 2 人（含驾驶员） +后排 3 人设 备： 除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。五、 容罐
容 量： 水 3000L材 质： 水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板；结 构： 钢板焊接式，内设防荡板设 备：
1 个人口盖，带有快速锁紧及开启装置
1 个溢流装置 1 个液位指示计 1 个排污口，手动阀控制技术要求： 符合 XF39《消防车消防要求和试验方法 》的有关规定六、 消防泵
型 号： CB10/30 常压消防泵流 量： 30L/s压 力： 1.0Mpa最大吸深： 7m引水时间： ≤35s真空泵形式： 活塞式安装形式：后置式七、 管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。罐出水管路： 设有 1 个 DN100 的罐出水管路， 水由罐体进入消防泵，装有 1 只 DN100 手动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。外进水管路： 消防泵后部有一个外进水口，外接 100吸水管，螺纹式管牙接口（KA100 扪盖密封）；出水管路：
※ 消防泵左右各有 1 个 DN80 的常压出水口；
※ 1 个 DN80 的炮管路， 采用 DN80 挠性接头，用 DN65 炮球阀控制。注水管路：
※ 2 个 DN65 管路（外注水）位于泵房内左右两侧；
※ 1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水；放余水管路： 为保护水泵及各球阀，在管路的最低处加装放余水阀。冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。八、 取力器
型 式： 夹心式(全功率)操 纵： 电磁阀控制（电动操控）冷却方式： 强制可调式水冷润滑方式： 飞溅式油润滑九、 消防炮
型 号： PS8/20W流 量： 20L/s射 程： ≥50m压 力： 0.8MPa回转角度： 水平 360°,俯仰-35°~70 °十、 器材箱材 质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。结 构： 全钢框架焊接结构， 后泵房左右后侧各 1 扇铝合金卷帘门，轻便可靠、噪声小。器材布置原则: 按战斗编成和战斗展开设计器材集成； 按人体工程学原理设计各种器材托架； 按使用逻辑关系和使用频率放置器材； 站在地面或踏板上 2 个动作内取用任何器材。十 一 、 电器系统※ 驾驶室顶部配备 1.4 米长排豪华红红 LED 警灯。※ 整车后顶部安装 50W LED 消防探照灯 1 个， 360 度遥控转动。※ 车辆尾部安装可折叠式爬梯。※ 车辆两侧上方各配有 2 个红蓝爆闪灯及 2 个侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式）， 配有前、后示廓灯，两侧各一只转向灯， 器材箱、泵房内均装有照明灯，并符合 GB4785 规定。※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。十二、 总体技术要求1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；

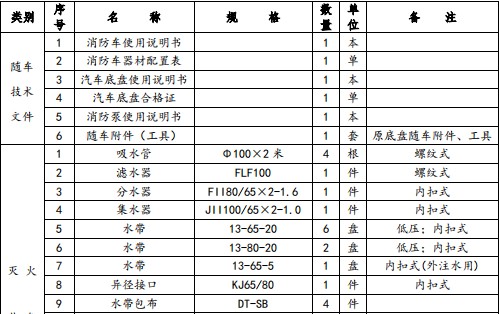

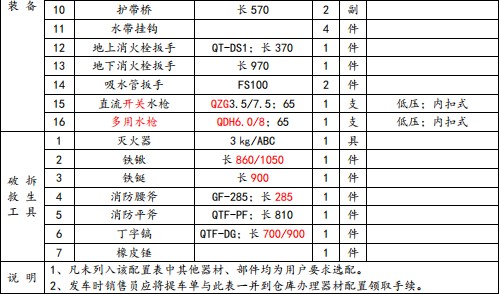

3、 液罐质量符合 XF39 的规定 ;4、 整车外观美观大方,平整度符合 XF39 的规定 ;5、 所有粘接平整牢固，符合企标规定。6、 所有焊接牢固、焊后打磨光整。十三、随车文件1） 底盘使用说明书 7）底盘号码拓印件2） 底盘维修手册 8）消防车使用说明书3） 底盘质量保修卡 9）消防车消防器材清单4） 底盘合格证 10）消防车合格证5） 随车工具清单 11）消防车跟踪服务卡6） 发动机号码拓印件 12）消防车交接清单十四、器材配置30 常压水罐消防车器材标准配置表——螺纹式

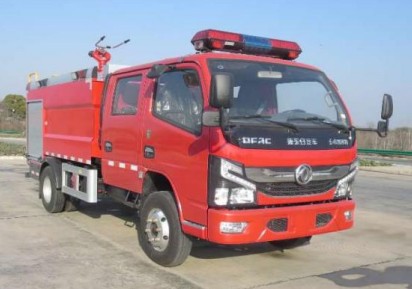

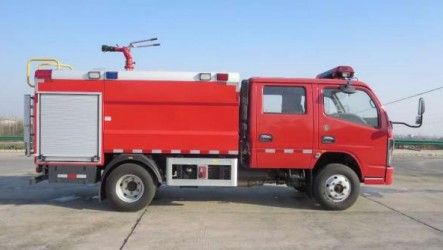

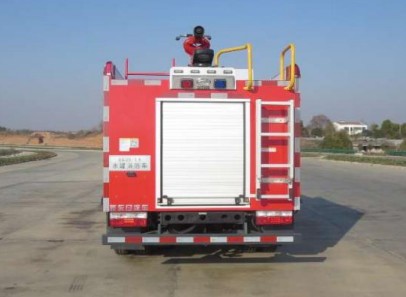

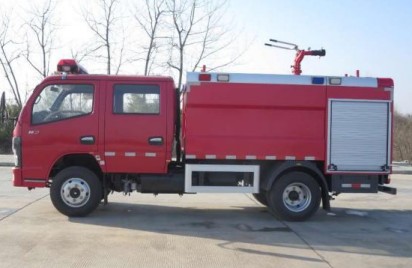

十五、多方位图片
