YPB型叶片式加油车泵(双联油泵)产品介绍

一、概述

山东博山齐鲁油泵厂是山东省机械工业生产定点企业；中国石化总公司设备供应定点单位；企业通过ISO9001:2000 国际质量体系认证。主要生产油罐运油车、加油车油泵。多年来国内生产厂家都是用齿轮油泵和自吸离心油泵配套于各种罐车，作为吸入或排出油料液体。这两种形式的油泵都存在着自吸能力差、受输入转速的限制等缺点，已不能满足现在行业的要求。

YPB 型叶片式加油车泵、YPB型叶片式双联油泵是我厂在消化吸收国内外十几种同类产品的基础上，并根据十多家大型汽车改装企业的需要，开发研制的新产品，是取代齿轮油泵装备加油车的最理想产品；三项国家专利，填补国内空白。

齐鲁YPB型加油车双联油泵_齐鲁YPB8-16型双联油泵_齐鲁YPB30-60型双联油泵

二、YPB型叶片式加油车泵(双联油泵)具体优点

1.该泵具有体积小、效率高、运转平稳、自吸能力强、改变转速能调节流量，即使发动机在怠速情况下也能正常工作，并满足流量和压力的要求；安全回流装置性能可靠。双联油泵是经过我厂技术人员的努力，是在YPB 型叶片式加油车泵的基础上，采用先进技术组合而成。

2.双联油泵是把两台油泵组合为一体，因为两台油泵安装组合在同一轴心线上，所以体积小，便于安装。变换油泵时，主要靠汽缸或软轴拉线控制拨叉，拨动离合器来进行变位的(离合器分牙嵌齿形和摩擦片两种)。所以操作方便，安全可靠。双联油泵是一条输入轴可以任意一台独立运转，也可以两台同时运转。满足了各种工况需要；简便了设备的复杂化，并实现了一泵多用。该泵特别适于加油车、

双舱加油车用于流动加油和输送汽油、柴油或性质类似的介质及石油化工原料。

齐鲁YPB型加油车双联油泵_齐鲁YPB8-16型双联油泵_齐鲁YPB30-60型双联油泵

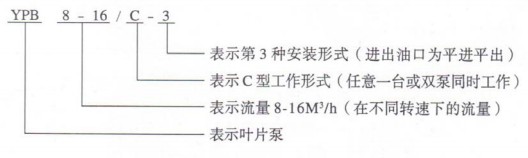

三、型号表示意义

型号表示意义

1.YPB 型叶片式加油车泵分1.2.3种安装形式：

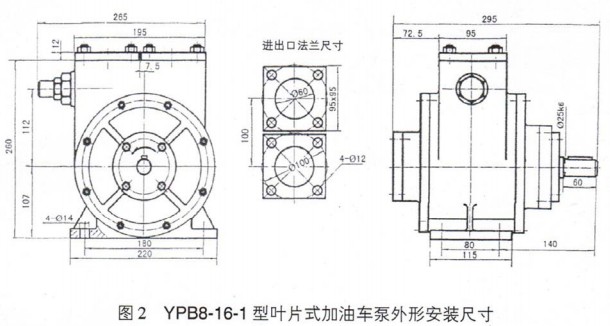

a.YPB8-16-1 型—进出口为上置(图2)

b.YPB8-16-2 型—平进油口，上置出油口(图3)

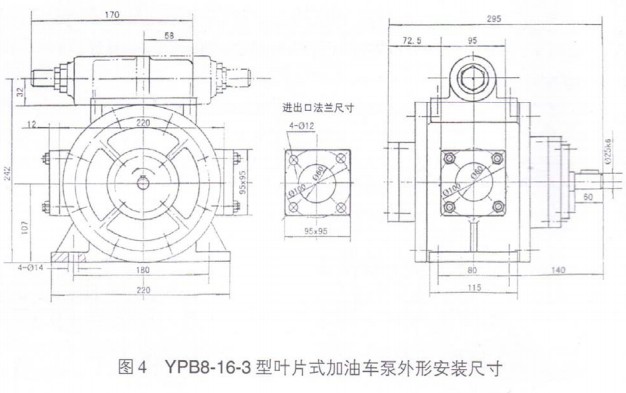

c.YPB8- 16-3 型—平进平出，进出油口(图4)

2.YPB 型叶片式双联油泵 A.B.C种工作形式和1.2.3种安装形式：

A型—双泵同时工作(无控制装置)

B 型—任意一台泵工作(手柄软轴拉线操作)

C 型—任意一台或双泵同时工作(开关控制电磁气阀操作)

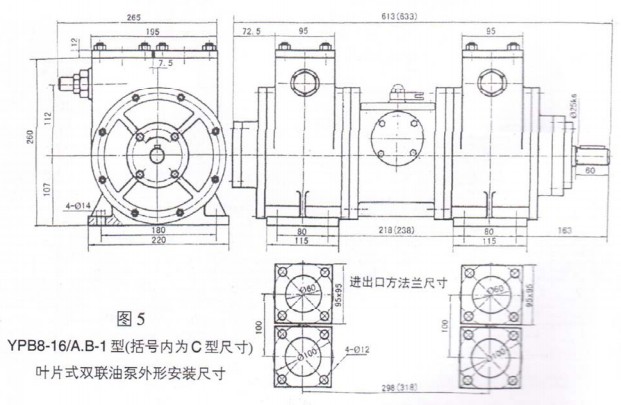

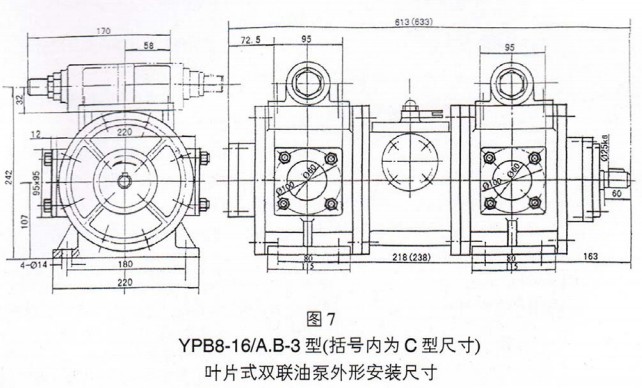

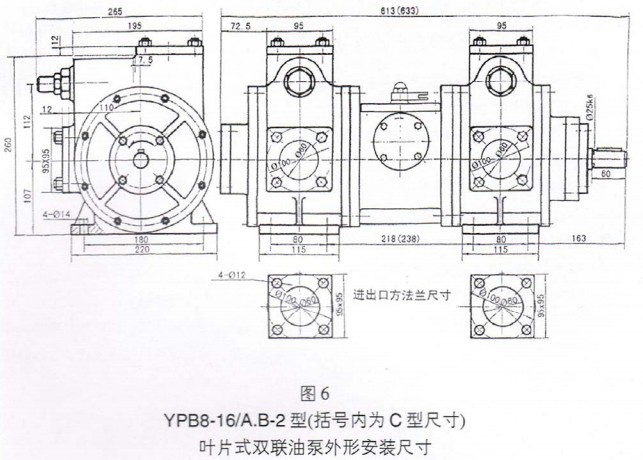

1.2.3种安装形式与YPB 型叶片式加油车泵相同(见图5.图6.图7)

四、工作性能范围

输入转速n=450转/min时流量Q=8M²/h 压力P=0.25MPa

输入转速n=1000转 /min时流量Q=16M³/h 压力P=0.25MPa

五、结构特征

1.主要零件有：泉体、转子、偏心套、轴承支架、油封、安全阀等。油泵的工作室由偏心套内表面、转子外表面及两个轴承支架端面围成的空间组成。偏心套曲面是复合曲线，旋转中叶片把工作室分为吸入腔和吐出腔。泵具有转子槽与叶片、转子两端面与两轴承支架端面、叶片与轴承支架端面等构成间隙很小的滑动磨擦面，以保证较高的容积效率。泵旋转运动的部件采用金属相对非金属结合，从而避免静电火花产生。油泵的旋转方向从输入轴方向看分左旋和右旋两种。安全阀装置的一侧为油泵吸入口，另一侧为吐出口。

2.YPB 型叶片式双联油泵：是两台YPB 型叶片式加油车泵，由联结简体连接而成；泵的主轴离合器通过汽缸或软轴拉线由电磁气阀或手柄控制。

3.密封部分：油泵的固定结合面全部采用丁腈橡胶 “O” 型密封圈，轴两端采用双氟橡胶骨架油封，

与油封磨擦的轴表面喷镀处理，从而改变了表面硬度和防锈能力，达到延长使用寿命的效果。

4.安全阀：为了保证油泵出口压力在一定极限内，避免损坏油泵出口管线上的加油设备，特设定的回流保护装置。当油泵出口超过规定压力时，安全阀自动打开，液体在泵内循环。为了保证安全阀的可靠性，加大了回流孔直径。安全阀由阀盖、弹簧、调整螺钉、阀体等组成。油泵出口压力的大小由调整螺钉调节，顺时针旋转时，压缩弹簧在外力作用下弹力增大，回流的压力随之增大，反之减小。

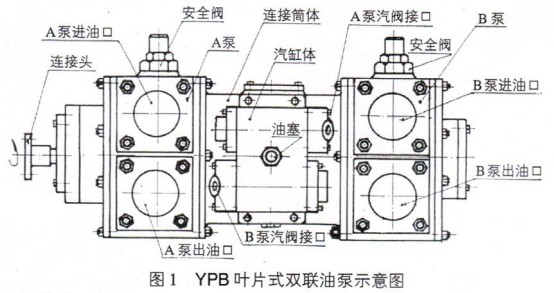

六、YPB 叶片式双联油泵示意图(以YPB8-16/C-1 型为例)

图 1 YPB叶片式双联油泵示意图
