油罐车车载机液位仪

油罐车车载机液位仪销售电话：

159-7276-7978

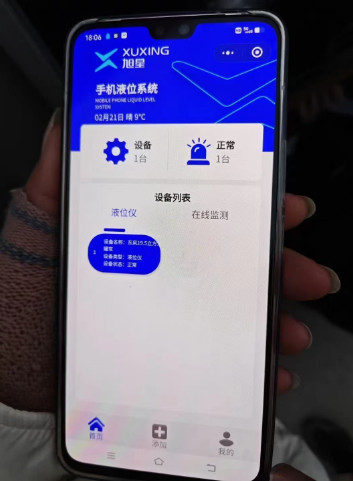

车载液位仪实时监控车辆库存状态，液位信息，不通过过磅也可随时了解车辆油量高低，对库存状态有最直接了解，低油位自动报警和高油位自动报警系统自动生成进油记录，侧漏记录，报警记录，存油记录，交班记录液位系统支持手机远程数据通讯功能，手机液位系统让你随时随地查看罐车液位信息。

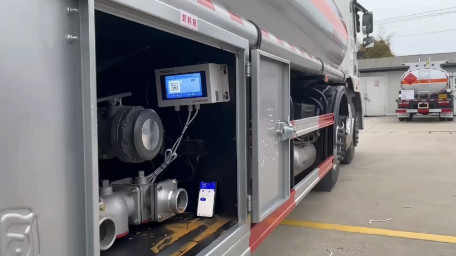

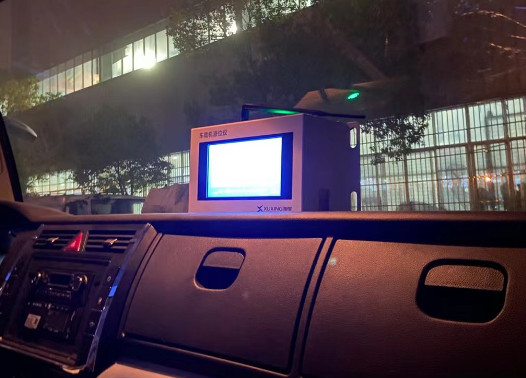

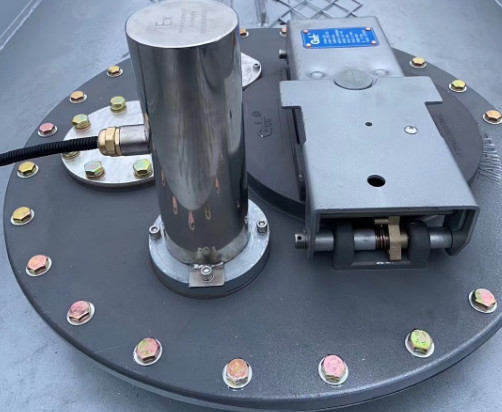

油罐车车载机液位仪实装效果图：

油罐车车载机液位仪

一、产品介绍

本产品为真正意义上的高效、实用的油站自动化液位管理系统，它包括XY-T10A 智能液位仪和XY-T 磁致伸缩液位计(以下简称“探针”)两部分。

本产品采用模块化设计，在电路板、部件密封性、产品防爆、产品精度、产品安装等方面都做了精心的设计和优化。同时考虑到液位仪实际运行环境的复杂性，为保证其性能安全、可靠、稳定的运行，我公司在结构上采用了多项防爆、防尘、防水设计。

4 XY-T10A智能液位仪采用先进的32位ARM 处理器，人机界面采用10寸安卓系统彩色触摸屏，使人机交互更加方便、快捷；接口采用标准 RS232、RS485 工业现场总线和WIFI 无线传输，并采用先进的抗干扰技术，选取优质的电子元器件，加装光电隔离器、防雷管和 TVS 等抗干扰器件设计，通过了严格的电磁兼容性 (EMC) 测试，使整个系统性能更加可靠稳定、可靠，产品寿命更长。

XY-T磁致伸缩液位计是利用磁致伸缩原理研制出的新一代液位测量传感器。它具有精度高、可靠性强、寿命长、性能稳定、结

构精巧、环境适应性强、安装方便等特点。与其它原理的液位传感器比较，具有明显的优势。可广泛应用于石油、化工、制药、食品等各种罐、池、槽的液位监测、计量和控制。

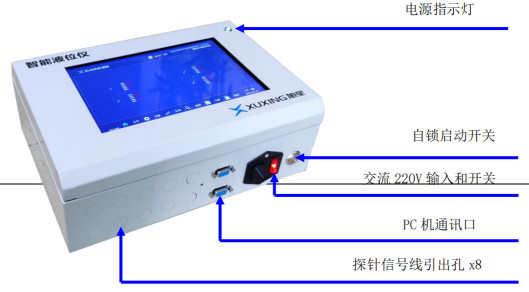

1、XY-T10A智能液位仪

XY-T10A智能液位仪

1.1、主要参数

输入电压： AC24V±15%

系统工作电压：5VDC,24VDC

工作环境温度范围： -0℃~ 55℃

相对湿度：40%～85%

大气压力：86kPa～106kPa

1.2、主要功能

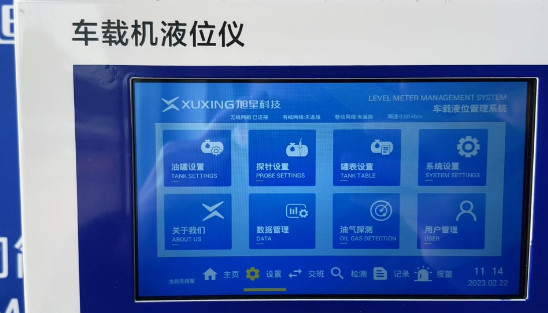

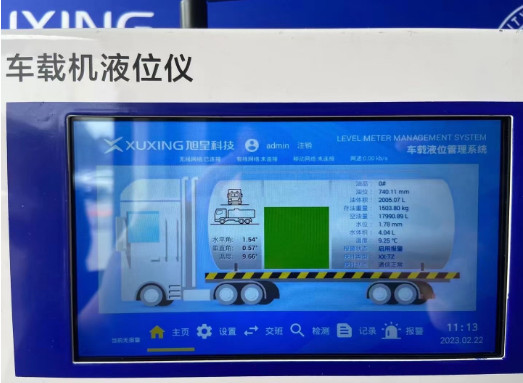

液位仪采用安卓操作系统，10寸彩色触摸屏。

系统最大支持16个油罐，每个油罐都可以切换到详细数据显示模式，数据更全面。

语言支持中文和英文，可以通过系统设计更换。

系统有多级密码保护，让系统数据更安全。

系统能自动生成进油记录、测漏记录、报警记录、存油记录、交班记录等记录，

具有打印、交班、报警等功能。

具有油罐数据时时监测。

安卓液位仪采用大容量数据存储器，完全满足10年的数据储量。

液位仪具有2路RS232接口，可与后台电脑链接。

探针与液位仪的通讯接口采用RS485 工业现场总线方式，最远传输距离可达1200米。

液位仪支持后台管理系统，支持VR350 协议

具有1路无线 WIFI 接口和一路RJ45 接口，支持TC/TIP 协议。

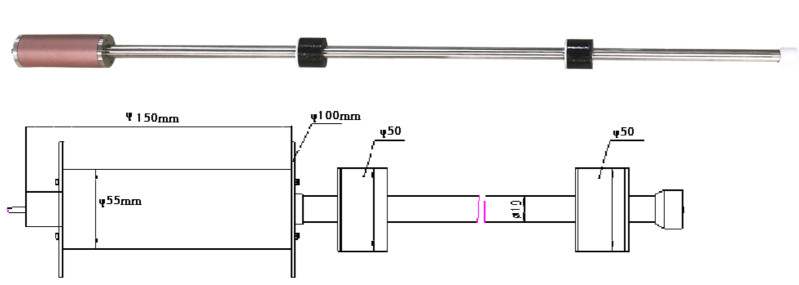

2、XY-T 磁致伸缩液位计

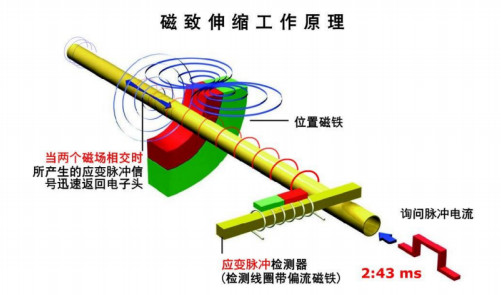

2.1、工作原理

磁致伸缩线性位移(液位)变送器主要由测杆、电子仓和套在测杆上的非接触的磁环(浮球)组成。测杆内装有磁致伸缩线(波导丝)。工作时，由电子仓内的电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场。当这个磁场与磁环(浮球)中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，产生扭动脉冲(或称“返回”脉冲)。这一扭动脉冲被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两脉冲起始和返回之间的时间差，即可精确测出被测的位置和位移。

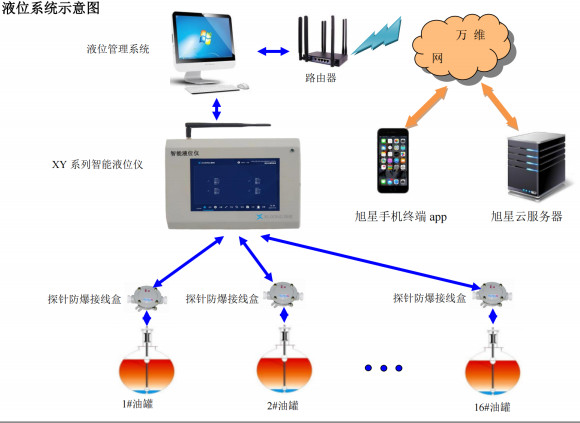

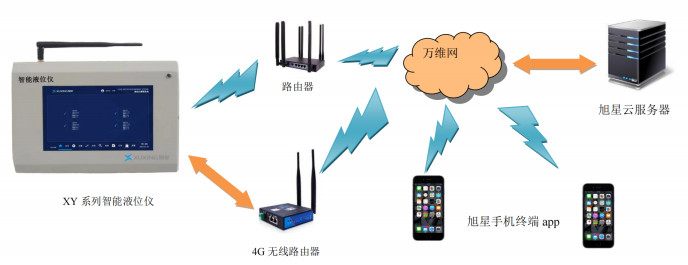

XY-T10A智能液位仪工作原理
