国六东风途逸单排水罐消防车_JDF5041GXFSG10/E6型水罐消防车

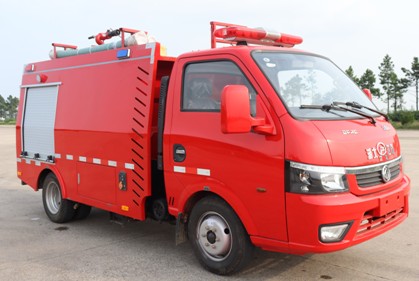

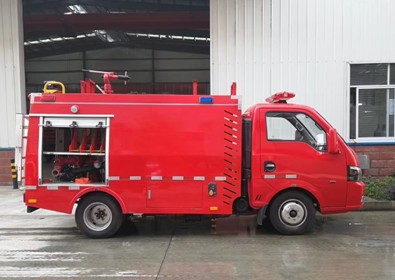

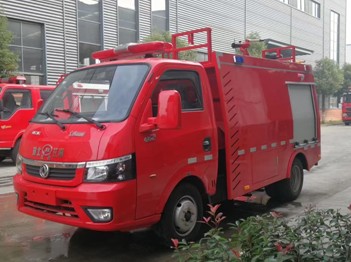

JDF5041GXFSG10/E6型水罐消防车，采用东风EQ1045SJ16DC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装单排，可乘坐2人,该车为外露罐结构，车身前部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用螺栓连接，载水1000kg，装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：xxxxxxxx）并已列入工信部汽车新产品公告，CCCF正在申报中。

外廓尺寸

5095×1770×2550mm

最大总质量

4000kg

载液量

水：1000kg

最高车速

100km/h

消防泵额定流量

20L/s  1.0MPa

消防炮额定流量

20L/s  1.0MPa

消防炮射程

水≥45m

比功率

70/4=17.5

接近角/离去角

20°/25°

型号

EQ1045SJ16DC

制造商

东风汽车股份有限公司

发动机额定功率

70kw

发动机排量

2300ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

2800mm

最大允许总重

4495kg

最小转弯半径

≤6m

变速箱

手动

取力器

结构

平头、原装单排

司乘人员数

2人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒，加装

1、  警报器；

2、  取力器控制开关及指示灯；

3、  附加电源开关；

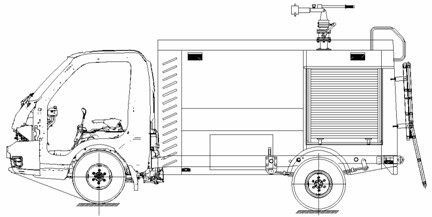

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用整体钣金式结构，外露水罐，后部为水泵房，罐体为平行长方体厢式容罐。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

结构

主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

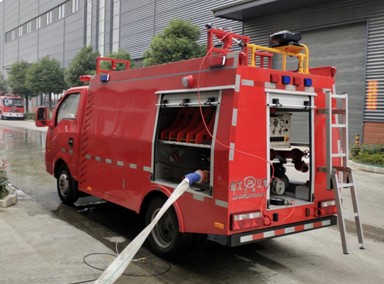

器材箱

器材箱位于泵房两侧，两边设铝合金卷帘门，内有照明灯。

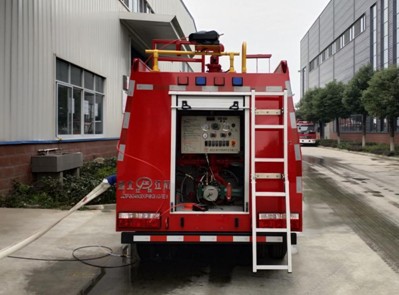

泵房

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材

爬梯及上车拉手

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

2、容罐

容量

水：1000kg

材质

优质碳钢，厚度为3mm

结构

外露式罐体，内设纵、横防浪板，中间开有人孔，封头、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架螺栓连接

罐体设置

人孔：设DN460人孔1个，带有快速锁定/开启装置

溢流口：设DN65溢流口1个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，设1个水泵至水罐注水管，DN65阀门，手动控制

型号

CB10/20-XZ型低压车用消防泵

形式

常压离心式

额定流量

20L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

活塞式真空泵

引水时间

最大吸深时≤35s

管道材质

优质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN65出水口，带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

型号

PS20W

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

20L/S

射程

水：≥45m

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

泵室内控制

智能控制屏，上装总电源开关、参数显示、状态显示

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯，安装在驾驶室顶部

警报器，其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1个

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

1

按照消防实战需要，根据消防操作程序，就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目，多人操作，互不干涉。
