一、 整车描述
1、 概述

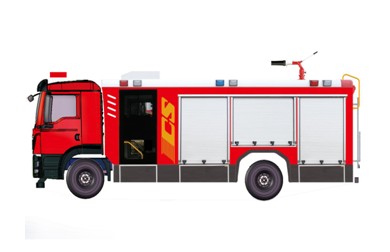

6 吨水罐消防车采用中国重汽集团济南商用车有限公司生产的 ZZ5206N501GF1 型二类汽车底盘，原装单排驾驶室，配备独立乘员室，乘员可达 2+6 人，该车驾乘舒适轻便。上装采用内 藏式液罐，整车载液量为水 6000kg。器材箱采用高质量铝合金卷帘门。底盘取
力，发动机型号为 MC07H.35-60，最大功率 257kW,通过万向联轴器驱动安装在汽车尾部泵房
里的美国希尔 CB10/60 型低压消防泵，可在 1.0MPa 下稳定输出 60L/s 的流量； 车顶安装成都威斯特消防器材有限责任公司生产的 PSKD8/50W型消 防炮，流量50L/s，对应压力 0.8MPa，最大承压 1.3MPa，水射程≥60m，可 360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。
整车主体框架采用优质 20#型钢二氧化碳保护焊焊接而成（也可采用铝型材搭接骨架）， 保证整体骨架结构强度高，牢固可靠； 内部器材箱，采用高强度铝合金型材搭建主体框架， 裙边采用外翻式脚踏板门结构，便于踩踏取放器材，表面使用带有大花纹的经阳极氧化处理 过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便 等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、 防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动 作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合 GB7258 规定的 GB/T3181《漆膜颜色标准》 中 R03 大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色， 底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合 GB7956 要求； 底盘通过国家强制性产品认证； 发动机排放符合国 VI 标准。
2、 整车主要参数
|
外廓尺寸
|
8450×2500×3580mm
|
|
最大总质量
|
18000kg
|
|
载液量
|
载水 6000kg；
|
|
最高车速
|
95km/h
|
|
消防泵额定流量
|
60L/s@1.0MPa；
|
|
消防炮额定流量
|
50L/s 0.8MPa
|
|
消防炮射程
|
水≥60m，
|
|
比功率
|
257/18=14.28
|
二、底盘
1、 底盘主要参数
|
型号
|
ZZ5206N501GF1
|
|
制造商
|
中国重汽集团济南商用车有限公司
|
|
发动机额定功率
|
257kw
|
|
发动机排量
|
6870ml
|
|
发动机排放标准
|
GB17691-2018 国Ⅵ
|
|
驱动形式
|
4×2
|
|
轴距
|
4700mm
|
|
最大允许总重
|
20100kg
|
|
最小转弯半径
|
≤19m
|
|
变速箱
|
手动
|
|
取力器
|
原装夹心取力器
|
2、乘员室
|
结构
|
平头、两门，原装单排驾驶室，带卧铺
|
|
驾驶室乘人员数
|
2 人
|
|
独立乘员室
|
乘员数 6 人，前部2人后排4人，带独立空呼座椅靠背、座椅下方设置储物柜，前部座椅中间设置语音对讲系统， 乘员中部扶手，顶部带冷暖空调。
|
|
|
驾驶员位置
|
左置
|
|
设备
|
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
|
