山东齐鲁YPB型双联油泵操作说明_油罐车双联泵

严禁取力器和驱动泵的小传动轴转动工作状态下进行泵的启动、转换、停止操作。严禁空转。

该泵具有体积小、效率高、运转平稳、自吸能力强、改变转速能调节流量，即使发动机在怠慢情况下也能正常工作，并满足流量和压力的要求；安全回流装置性能可靠。双联油泵是经过我厂技术人员的努力，是在ypb型叶片式加油车泵的基础上，采用先进技术组合而成。

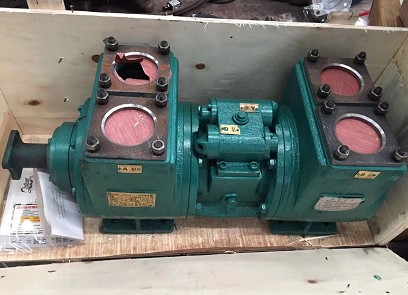

双联油泵是把两台油泵组合为一体，因为两台油泵安装组合在同一轴心线上，所以体积小，便于安装。交换油泵时，主要靠汽缸或软轴拉线控制拨叉，拨动离合器进行变位的(离合器分牙嵌齿形和摩擦片两种)。所以操作方便，安全可靠。双联油泵是一条输入轴可以任意一台独立运转，也可以两台同时运转。满足了各种工况需要；简便了设备的复杂化，并实现了一泵多用。该泵特别适于加油车、双舱加油车用于流动加油和输送汽油、柴油或性质类似的介质及石油化工原料。

型号表示意义：

1.ypb型叶片式加油车泵分1.2.3种安装形式：

a.ypb8-16-1型－进出口为上置(图2)

b.ypb8-16－2型－平进油口，上置出油口(图3)

c.ypb8-16-3型－平进平出，进出油口(图4)

2.ypb型叶片式双联油泵a.b.c种工作形式和1.2.3种形式：

a型－双泵同时工作(无控制装置)

b型－任意一台泵工作(手柄软轴拉线操作)

c型－任意一台或双泵同时工作(开关控制电磁气阀操作)

1.2.3种安装形式与ypb型叶片式加油车泵相同(见图5.图6.图7)

工作性能范围：

输入转速　n=450转/min时　　流量q=8m3h 压力p=0.25mpa

输入转速　n=1000转/min时　流量q=16m3/h 压力p=0.25mpa

结构特征：

1.主要零件有：泵体、转子、偏心套、轴承支架、油封、安全阀等。油泵的工作室由偏心套内表面、转子外表及两个轴承支架端面围成的空间组成。。偏心套曲面是复合曲线，旋叶偏心套曲面是复合曲线，旋转中叶片把工作室分为吸入腔和吐出腔。泵具有转子槽与叶片、转子两端面与两轴承支架端面、叶片与轴承支架端面等构成间隙很小的滑动磨擦面，以保证较高的容积效率。泵旋转运动的部件采用金属相对非金属结合，从而避免静电火花产生。油泵的旋转方向从输入轴方向看分左旋和右旋两种。安全阀装置的一侧为油泵吸入口，另一侧为吐出口。

2.ypb型叶片式双联油泵：是两台ypb型叶片式加油车泵，由联结筒体连接而成；泵的主轴离合器通过汽缸或软轴拉线由电磁气阀或手柄控制。

3.密封部分：油泵的固定结合面全部采用丁腈橡胶"o"型密封圈，轴两端采用双氟橡胶骨架油封，与油封磨擦的轴表面喷镀处理，从而改变了表面硬义和防锈能力，达到延长使用寿命的效果。

4.安全阀：为了保证油泵出口压力一在一定极限内，避免损坏油泵出口管线上的加油设备，特设定的回流保护装置。当油泵出口超过规定压力时，安全阀自动打开，液体在泵内特环。为了保证安全阀的可靠性，加大回流孔直径。安全阀由阀盖、弹簧、调整螺钉、阀体等组成。油泵出口压力的大小由调整螺钉调节，顺时针旋转时，压缩弹簧在外力作用下弹力增大，回流的压力随之增大，反之减小。
