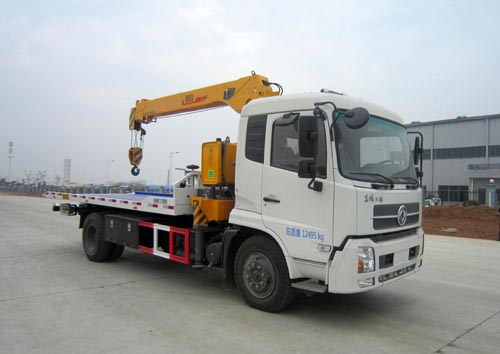

新式东风天锦带吊机清障车

清障车厂家直销电话：159-7276-7978

一、新式东风天锦带吊机清障车产品主要参数：

整车型号：CSC5120TQZDPV

总质量：12495kg

底盘型号：DFL1120B21

整备质量：10800kg

轴距：5000mm

平板最大负载：6000kg

发动机型号：ISD180 50

拖臂最大托举：8000kg

功率：132KW

外形尺寸：9550X2430X3620mm

二、新式东风天锦带吊机清障车产品主要性能特点：

1、后托臂采用8吨三节臂托举机构、二节伸缩托臂、托臂行程可达到2000mm，搭载6.3吨吊机。

2、平板伸缩油缸和倾斜油缸配加大型的油缸，选配搭送电装置。

3、平板板面采用模具冲压成型板、拼焊焊接而成。具有强度高，变形小，重量轻等优点。

4、清障作业机构全液压驱动，液压系统全部采用进口密封件，有些液压元件采用特殊结构，使其性能要求高于国家有关标准，所有钢管经过喷丸、电泳、防锈、清洗处理，液压系统采用进、回油双重过滤，确保液压系统的清洁，从而保证液压系统的可靠性。

5、采用液大利生产的平衡阀，此阀集平衡、保压和过载保护于一体，引进美国技术生产的清障车专用的集保压与缓冲一体的平衡阀，性能、可靠性好；同时此阀还具有过载保护功能，当超出设定的压力时，可以及时溢流卸荷，确保整个系统的安全，并可任意调节卸车速度，实现卸装平稳、无冲击。

6、托臂机构具有全负荷的伸缩，折叠和高低能力，十字臂（即托举横臂）和托臂绞接方式采用面接触，受力面压力较小，可减少十字臂销轴的受力，提高销轴的使用寿命，同时降低十字臂的高度，可托举底盘很低的车辆。托臂伸缩行程大（2000mm），增加作业的灵活性，配备车轮限位销、锁销、安全链等多种作业安全附件。

三、新式东风天锦带吊机清障车整车技术参数：

【主要技术参数】
产品商标	楚胜牌	公告批次	297
产品名称	CSC5120TQZDPDV型清障车	产品号	ZMSP25HR02P
总质量(Kg)	12495	罐体容积(m3)
额定载质量(Kg)		外形尺寸(mm)	9130,9430×2420×3450
整备质量(Kg)	10800	货厢尺寸(mm)	××
额定载客(人)		准拖挂车总质量(Kg)
驾驶室准乘人数(人)	3	载质量利用系数
接近角/离去角(°)	20/10	前悬/后悬(mm)	1440/2990
轴数	2	轴距(mm)	3650,3800,4200,4500,4700,5000
轴荷(Kg)	4400/8095	最高车速(Km/h)	98
其它	1,托举质量1500kg;该车装SQ5SK3Q型直臂式吊机时,吊机自重2215kg,最大起升载荷5000kg;装SQS157型吊机时,吊机自重2230kg,最大起升载荷6300kg;选装龙门架。2,侧防护冷弯型钢Q235,螺栓连接;后防护由专用装置替代。3,随底盘选装驾驶室,ABS型号:3631010-C2000,生产厂家:东科克诺尔商用车制动系统(十堰)有限公司。
【底盘技术参数】
底盘型号	DFL1120B21	底盘名称	载货汽车底盘（二类）
商标名称	东风牌	生产企业	东风商用车有限公司
外形尺寸(mm)	6440,7130,7530,7830,8330,8830×2370,2460×2650,2840,2760,3400	轮胎数	6
接近角/离去角(°)	20/30,20/18,20/13	轮胎规格	9.00-20 14PR,9.00-20 16PR,9.00R20 14PR,9.00R20 16PR,275/70R22.5
钢板弹簧片数	8/10+8,7/9+6	前轮距(mm)	1880,1900
燃料种类	柴油	后轮距(mm)	1860,1800,1820
排放标准	GB3847-2005,GB17691-2005国V
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
ISD180 50	东风康明斯发动机有限公司	4500	132
