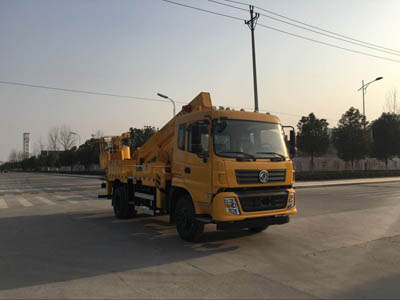

22米高空作业车

22米高空作业车特点：

三节直臂，最大作业半径9.5米，最大作业高度22米，360度回转，最大起吊质量1000kg，最大起吊高度12.4米。支腿跨距：纵向X横向（MM）：5600X4000。吊蓝尺寸：1080X610X1100，外置拉杆机械调平，带油缸锁止功能，转台和吊蓝双位操作，带发动机熄火装置，带应急动力单元。

基本配置：

1、14米、16米三节臂为上下电磁阀电控操作，360度全回转，工作斗和转台都带发动机启动、熄火装置，1T吊钩可伸缩，四支腿都可水平伸缩，支腿与上部油路互锁，工作平台带工具箱，不锈钢护栏，后支腿带警示灯，配安全带一个。

2、液压升降平台带两个垂直液压支腿，带货箱，升降机载重500KG，下操作，配安全带一个。

22米高空作业车技术参数：

SCS5110JGKEQ型高空作业车

【主要技术参数】

产品商标润知星牌公告批次283

产品名称高空作业车产品型号SCS5110JGKEQ型高空作业车

总质量(Kg)10800罐体容积(m3)

额定载质量(Kg)                 外形尺寸(mm)8720×2480×3550

整备质量(Kg)10605货厢尺寸(mm)××

额定载客(人)                 准拖挂车总质量(Kg)

驾驶室准乘人数(人)3载质量利用系数

接近角/离去角(°)21/13,23/12前悬/后悬(mm)1440/2560,1250/2560

轴数2轴距(mm)3950,4500,5100,4700,4200,5600,5700

轴荷(Kg)3800/7000最高车速(Km/h)90,80

其它备注：该车选装新款驾驶室时后伸:770mm,选装老款驾驶室时后伸:960mm。侧,后防护装置材质为碳钢/Q235B,侧、后防护连接方式为螺栓加焊接连接。后部防护断面高度:110mm,断面宽:50mm,离地高度:450mm。ABS型号为ABS-E4S/4M,生产企业是威伯科汽车控制系统(中国)有限公司。随底盘选装驾驶室。

【底盘技术参数】

底盘型号EQ1160GD5DJ底盘名称载货汽车底盘

商标名称东风牌生产企业东风商用车有限公司

外形尺寸(mm)7240,7790,8390,7010,7560,8160,7990,7760,7500,8900,9000×2500×3030轮胎数6

接近角/离去角(°)21/18,23/19,21/18,23/19,21/15,23/14轮胎规格10.00R20,10.00-20,9.00R20,9.00-20

钢板弹簧片数9/12+10,8/10+7,8/10+8,7/9+6,11/11+10前轮距(mm)1900,1880,1810,1940

燃料种类柴油后轮距(mm)1860,1800,1800,1860

排放标准GB17691-2005国Ⅴ,GB3847-2005

发动机型号        发动机生产企业     排量(ml)功率(Kw)

ISD180 50东风康明斯发动机有限公司4500           132
